雙金屬耐磨管生產工藝及設備圖片
日期:2015-05-22 21:37 關注: 次
離心澆鑄復合型生產工藝
雙金屬復合耐磨管采離心澆鑄成型工藝形成高鉻合金內襯冶金而成，這種工藝是較合理的金屬復合工藝，屬于半精鑄技術。同時該工藝可以對任何大小直徑的直管和異形管進行復合，對彎頭、三通、四通、錐形管、變徑管、非等壁厚管、偏心管都可做到整體復合，減少了運行阻力，降低了物料輸送中的運行成本。雙金屬耐磨管產品從內到外由合金鋼、鋼管兩部分組成，內襯合金鋼材料、錳、鉻、鎳、稀土等混合料，經高頻電爐冶煉熔化，通過合理的離心澆注工藝，均勻、 牢固地復合在鋼管內壁。
特點
- 復合工藝與砂型鑄造相比大大提高了表面精度，而且不會出現沖砂夾砂現象。
- 不會出現氣孔等缺陷。
- 復合耐磨層厚度均勻一致。
- 管件沒有限制，都可做到整體復合

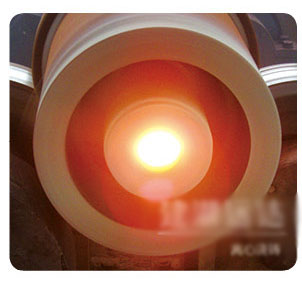

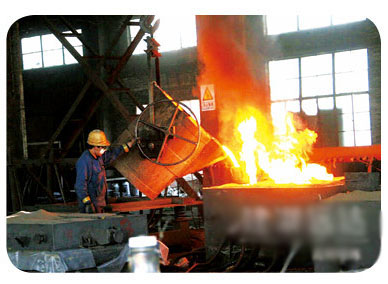

內壁材質澆鑄及設備效果圖
雙金屬耐磨管內壁KMTBCr28，質量穩定、綜合性能好，加入一定量的稀土元素改善鋼的合金質量，起細化晶粒作用，在表面形成保護膜；加入一定量Mo使合金在高溫下，具有一定抗氧化作用，增加使用壽命；加入一定量的碳化硼，可將硬度控制在HRC45～65的范圍之間，同時解決了耐磨鋼的硬度和可焊性之間的矛盾，具有較高的耐磨性。
雙金屬耐磨管化學成分
| 材料代號 | C | Si | Cr | Mo | Mn | Ni | S |
| KMTBCr28 | 3.00 | 1.19 | 27.00 | 0.25 | 1.20 | 0.45 | 0.06 |
性能指標
| 項目 | 硬度HRC | 沖擊值（AKJ/cm²） | 磨耗量（g/24h） | 承壓等級（Mpa） | 抗拉強度（N/mm²） |
| 指標 | ≥80 | ≤3 | 0.0008～0.002 | ≤4.0 | 420 |
上一篇：沒有了 下一篇：采用消失模鑄造工藝的雙金屬耐磨管生產流程
