耐磨陶瓷閥門的種類和介紹及應用
多種陶瓷材料在閥門制造上得到應用，陶瓷閥門一般為過流部件全部使用陶瓷，或者重要部件(如球閥的球體)利用陶瓷，其他部件(如殼體)內襯陶瓷，或在金屬上涂覆陶瓷等，主要作用就是耐磨，也就是延長壽命，陶瓷硬度高。
陶瓷閥門種類

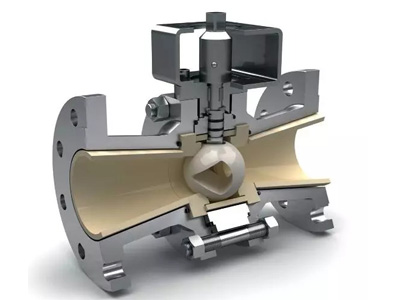

一、陶瓷球閥
含固體物質的腐蝕性流體或高溫流體的流量控制閥門或關斷閥就可以使用球閥，根據用途可選擇過流部件全部是陶瓷的，或選擇只有重要部件噴涂陶瓷的。
陶瓷球閥的結構，如果球閥的通道由圓孔變?yōu)槿切慰祝髁刻匦源笾陆咏诘劝俜直龋虼耍?dāng)安裝上閥門定位器后，就可作為調節閥使用。三角形孔的頂點如制成角狀，那么幅度變化范圍就大，作為調節閥是十分理想的。然而，如果角部不死圓角，就會引起應力集中，易于開裂，因此，盡管制成圓角后，調節閥的調節性能稍稍下降，但還是要制成圓角形狀。此時，流經調節閥的流體流速也就增大，而且加劇了腐蝕和磨損，因此，利用并發揮陶瓷的特點更顯得重要。
應用范圍
陶瓷球閥廣泛用于電廠脫硫系統、洗選礦系統、流體流量控制系統、化工行業等強腐蝕場合。

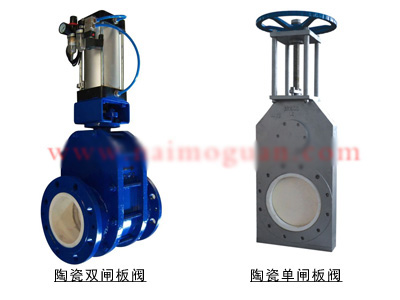

二、陶瓷閘板閥
陶瓷雙閘板閥又稱陶瓷平行雙閘板閘閥或干灰閥，是陶瓷閘閥的一種。故其結構與工作原理與陶瓷閘閥一致，其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動，可接通或截?cái)嗔黧w的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。通過設置在閥蓋內側的陶瓷軌道條以及設置在三通閥芯內的助力彈簧，能夠合理地使左、右閘板緊貼在陶瓷軌道條上運動時，不產生任何泄漏，從而保證閥體的正常運行，本實用新型結構簡單、安裝使用方便。
優點
1、密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長的特點。
2、采用法蘭連接方式，可分為手動和電動兩種驅動方式。
應用范圍
主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。
1.電廠除灰—干除灰系統；
2.選礦廠—干礦粉狀物料的選擇、輸送；
3.水泥行業—干粉料輸送、放料；
4.面粉廠—面粉輸送管道。
5.其它粉末或微小固體顆粒等高磨損介質的輸送，因這些工礦介質中常有硬質顆粒和纖維性的污垢等物體，該閥在管道系統中作為啟閉裝置，能起到較好的作用。

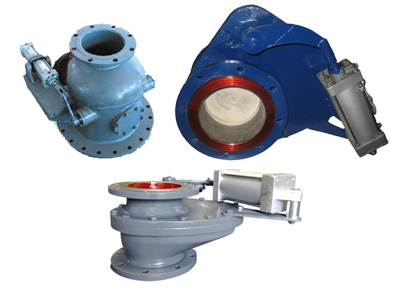

三、陶瓷進料閥
耐磨陶瓷進料閥也叫倉泵耐磨陶瓷進料閥，屬于閘閥產品的升級，內襯采用工程陶瓷材料，用碳鋼件及無縫鋼管焊接閥體體閥蓋，牢固，填料采用硬密封件。
工作原理
當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。此閥門為雙閘板單密封，特有的下閥體斜面設計，保證閥門內腔不積灰。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統運行提供了可靠的保證。
優點
1.閘板、閘座和通流部位，使用了高性能的結構陶瓷制造。
2.閘板和閘桿特有的結構設計使得閥門關閉的過程中，閥板自旋。實現了閥板同閥座的自吻合密封和閥板的均勻磨損，在具有研磨性物料的介質中可實現持久的密封性能；滿足多種安裝方式；腔體的設計徹底避免了卡塞的問題；
3.能滿足多種驅動裝置，有手動，氣動，電動。
應用范圍
發電廠干灰系統，倉泵閥體閥蓋出料輸送，渣進料的啟閉之用，也適用于礦山，造紙、化工等各類有磨損的干粉塵、水等介質在管道上做啟閉用。

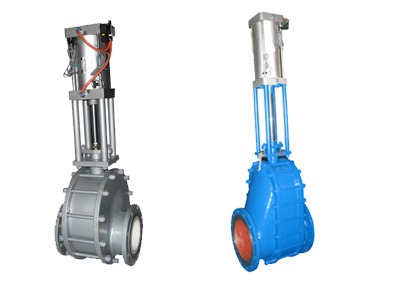

四、陶瓷出料閥
陶瓷出料閥關閉后任何方向全部密封。閥體中間體系用鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。閥料口全流通無阻檔物有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。結構緊湊可任意角度安裝。
工作原理
陶瓷出料閥其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動，可接通或截?cái)嗔黧w的通道。當出料閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。通過設置在閥蓋內側的陶瓷軌道條以及設置在三通閥芯內的助力彈簧，能夠合理地使左、右閘板緊貼在陶瓷軌道條上運動時，不產生任何泄漏，本實用新型結構簡單、安裝使用方便。
應用范圍
手動陶瓷出料雙閘板閥主要適用于火電廠干灰系統灰、渣進料的啟閉之用，也適用于礦山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質的進料啟閉。

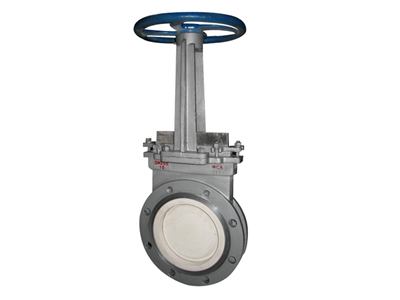

五、陶瓷排渣閥
陶瓷排渣閥，又叫陶瓷漿液閥，陶瓷排渣閘閥，是陶瓷閘閥的一種。它的閥體采用 碳鋼材質，內襯采用陶瓷。主要適用于礦料礦漿和灰渣漿液等介質。驅動方式多樣化，有電動，手動和錐齒輪傳動。連接方式一般采用對夾式連接。按照不同工況，設計成高壓結構，壓力可達25Mpa。
應用范圍
1.采礦、鋼鐵工業——用于煤炭、濾渣漿等；
2.凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業——用于任何濃度紙漿、料水混合物；
4、電站除灰——用于灰渣漿液。

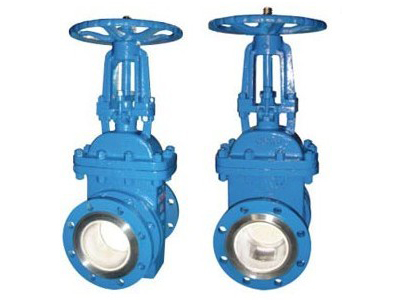

六、陶瓷截止閥
陶瓷截止閥主要采用陶瓷閥座、陶瓷閥芯構造。陶瓷閥芯由流線型節流錐，陶瓷密封圈、軟密封圈和彈性橡膠環組成，利用流線型節流錐調節流道面積，達到流量調節目的。
閥芯采用軟質、硬質雙重密封，大大提高密封性能，可達零泄漏；流線型節流錐的延伸面包容閥芯軟密封面，介質沿錐面斜向流動，可避免直接沖刷閥芯密封面。
陶瓷截止閥的構造與普通截止閥無異，其啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。一般只適用于全開和全關，不允許作調節和節流。由于其閥座和閥球系采用結構陶瓷制品，其精度和耐磨性不受冷熱膨脹系數影響，在惡劣環境和流體之下，更有良好的操作性和使用壽命。
優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
缺點
1、 流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
應用范圍
陶瓷截止閥適用于公稱壓力PN0.6-2.5MPa，工作溫度-29～300℃的采礦、鋼鐵工業，凈化裝置，造紙工業，電站除灰，洗選礦，氧化鋁等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。
七、陶瓷刀閘閥
八、陶瓷止回閥
陶瓷止回閥又稱陶瓷單向閥或陶瓷逆止閥，是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門。與普通金屬止回閥不同的是，陶瓷止回閥采用結構陶瓷做密封副，閥門與介質接觸部分材質均采用結構陶瓷材料，避免與介質直接接觸而產生腐蝕的可能。
結構分類陶瓷止回閥結構與普通止回閥類似，所不同的是陶瓷止回閥采用結構陶瓷做密封副，閥門與介質接觸部分材質均采用結構陶瓷材料。因此，陶瓷止回閥按結構劃分，也可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為碟式雙瓣、碟式單瓣、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。
九、陶瓷切換閥
一種陶瓷密封切換閥，涉及一種切換閥。它可以實現切換閥的輕磨損，耐腐蝕，密封嚴等性能，以延長使用壽命。其特征在于閥腔的出口一側設有兩個環形陶瓷閥座；閘板的密封面亦為陶瓷；密封件處設有彈性部件；密封件外邊緣采用易切入式的刀刃結構；閥體進出口內腔加裝結構陶瓷制成的襯管和防護陶瓷板。本實用新型應用于工業控制系統的固體、氣體及混合物料的輸送。密封件彈性部件的設計使得在閥門切換的過程中閘板能夠自旋，實現了閘板同閥座的自吻合密封，在切換時閘板能像刀刃一樣切入積存的固體粉粒中，使粉粒運動到不妨礙閘板切換的空腔部分，實現了輕磨損，耐腐蝕，密封嚴等性能，以延長使用壽命。

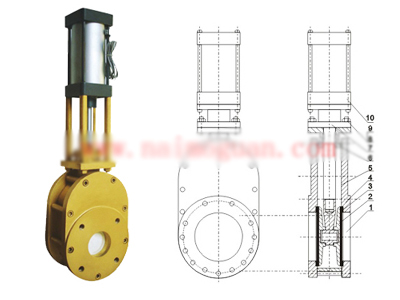

十、陶瓷干灰閥
陶瓷干灰閥又稱陶瓷干灰閘閥，主要分為氣動除灰 陶瓷旋轉閥和陶瓷平行雙閘板閥。
應用范圍
主要用于火力發電廠氣動輸灰系統倉泵上進料，也可以用于其它粉狀料輸送管道如氧化鋁干粉、水泥、面粉等的進料啟閉。
陶瓷閥門的發展
國內外閥門制造業與科研機構都很重視陶瓷的研究與開發。今后陶瓷的性能會越來越高，會成為閥門制造的一種經濟材料。對用戶來講，陶瓷的脆性仍是一項缺陷，盡管對陶瓷的優點有很好了解，但在實際采用上不大放心。今后應在補救陶瓷弱點開發信結構的同時，努力開展陶瓷部件強度分析和建立破壞概率計算系統，開發所生產的處用戶放心的高可靠性的陶瓷閥門。
