用于充填料輸送的新型耐磨鋼管
摘要：金川公司二礦區根據充填料漿的組成及充填管道使用要求,推出了一種新型襯磨杭腐的充續用鋼管。經生產試用,這種鋼管的壽命比16Mn鋼管提高10倍以上,減輕了勞動強度,提高了充鎮效率和質蚤，降低了采礦成本，經濟效益與社會效益顯著。
應用充填采礦方法的礦山,其充填管質量的好壞是影響充填成本的一個因素。由于充填管磨損快,需經常更換,增加了充填工人的勞動強度,充填效率低,充填假頂質量達不到要求,且增加了礦石成本。因此,應用充填采礦方法的礦山都在尋求一種耐磨損、抗腐蝕的新型充填管材。金川公司二礦區與有關高等學校共同研究,試驗成功了一種新型耐磨充填管,該充填管經使用后，比普通充填管的使用壽命提高了10倍以上。
1充填概況
金川公司二礦區應用科研成果“高濃度細砂管道自流輸送膠結充填新工藝”,一期工程共2個攪拌站7套充填系統,二期工程共有3個充填攪拌站10套充填系統。攪拌站全部采用計算機監控,系統充填能力為100～110m3/h,,料漿輸送為自流輸送,垂直高度小372m,水平輸送距離大于1000m,呈梯段布置,充填倍線3.5～4.0,細砂為戈壁集料棒磨砂。水泥為425#普通硅酸鹽水泥?；疑氨葹?:4（重量比）,料漿濃度78%,充填管采用壁厚12mm的16Mn鋼管。
2充填管道工況
（1）充填管道輸送主要是石英砂水泥混合料,起磨損作用的主要是尖銳的石英砂。由于物料高速輸送,因而,石英砂對管壁有強烈的切削磨損。
（2）濕態料漿帶有微弱堿性,有一定的腐蝕性。
（3）充填管要承受壓力,必須有一定的表充坡管道工作狀況韌性。
（4）高錳鋼屬于低應力切削磨損,。在使用過程中不能發生馬氏體相變。因此,在此工況下發揮不了其特性。
據實測,現行充填管道工作狀況見表1。

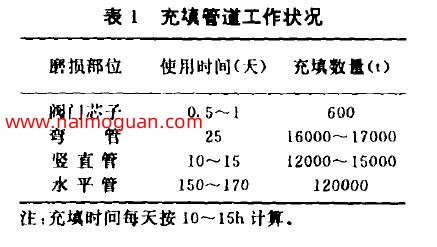

表1填充管道工作狀況
3新型耐磨充填管
3.1物理特性
KMTBCr28的鑄能為奧氏體,基本分布M7C3碳化物,微觀強度高,。Hu1744±150能較好地抵抗石英砂的切削磨損。M7C3分布好（由晶介網狀分布變為板狀和桿狀）,其沖擊韌性ak≈0.8。通過特殊處理,使M7C3又變為穎粒狀,從而使ak值提高到1.03,且共晶成分具有方向性,其軸間Hr2000左右,橫向Hv1450左右。在制造上采用定向凝固技術,使M7C3型碳化物的軸向方向轉向耐磨面,使耐磨性能大幅度提高。
3.2現場試驗
1992年,在二礦區西部充填攪拌站進行了現場試驗。試驗管道與普通鋼管安裝在同一管線上,而且是磨損較快的地方。經過1年多的使用,尚未磨露,試驗管道（直管）1年后仍在使用,其實測結果見表2。耐磨管與普通管的比較分別見表3,表4。

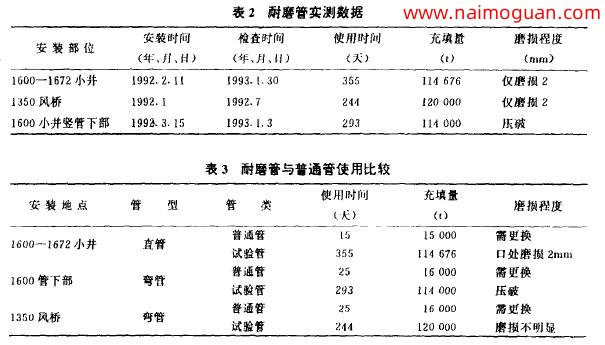

表2耐磨管實測數據，表3耐磨管與普通管使用比較
表4耐磨管與普通管的經濟效益比較
4結論
（1）耐磨鋼管的直管與彎管分別比16Mn厚壁鋼管的使用壽命提高了22倍和12倍以上,充填量提高了10倍和6倍以上。
（2）耐磨鋼管的使用壽命長,減少了充填管的用量和更換次數,減少了工人體力勞動,社會效益顯著。
（3）充填管的壽命與價格相抵,耐磨鋼管仍可提高使用工效10倍以上。
（4）充填效率大大提高了,充填假頂質量保證了,礦石成本降低了。
總之,使用新材料研制的充填管,減少了充填管更換次數,使充填管道使用效率成倍的增長,經濟、社會效益顯著
